手持ちのFRG-7はネットオークション落札品だが、スケールドラム照明用の麦球は切れていて点灯しなかった。透過照明なので麦球が点灯しないとスケールの視認性は最悪。
そこでφ3oの高輝度電球色LEDに交換。麦球ホルダの形状からφ5o仕様が良かったのだが手持ちがないため3o径LEDで代用した。
FRG-7では他にも、MHz表示用、プリセレクタバンド切換表示用に麦球が使われている。落札時点でこれらは点灯していたものの、LEDへ交換。

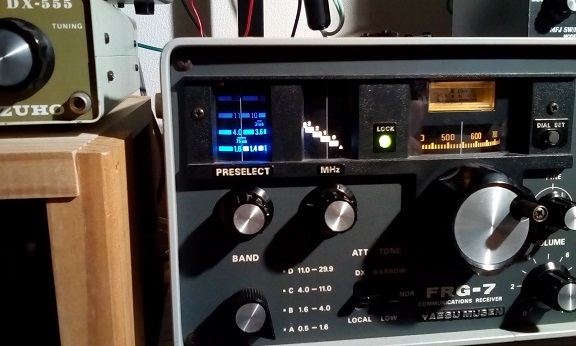

バンド切換表示は「ひと目」でアクティブバンドが分かるようにカラーLEDを用いた。Aバンド＝青、Bバンド＝緑、Cバンド＝橙、Dバンド＝赤 とした。
FRG-7000ではこのプリセレ表示がカラー化されており、ローバンド側から波長の長い赤・橙・黄・緑・青（5バンド）となっている。全く同じでは個性がないので、逆順としてみた。
MHz表示窓のLEDは当初電球色LEDを用いる予定だったが、プリセレ表示LEDをカラー化したので統一感を無視して白色LEDに交換。オリジナリティを強調。
・オリジナルの麦球。点灯しておらず、(保護)カバーも変色して汚れている。

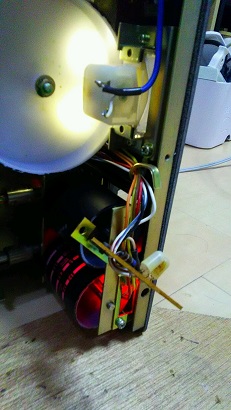

・プリセレ部は赤色LEDが、スケールドラムは電球色LEDが点灯しているが、MHz用麦球は切れている。

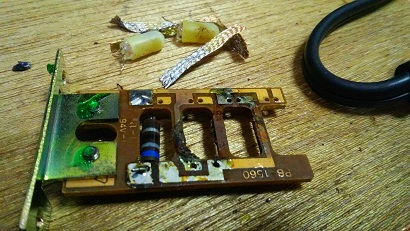

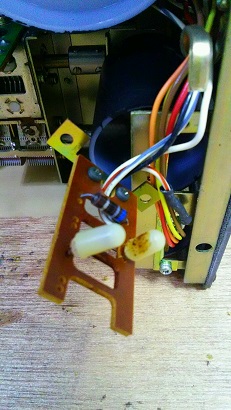

・MHz窓点灯用基板を取り外した。随分と劣化しているのが見て取れる。この基板はプリセレ部も同一。

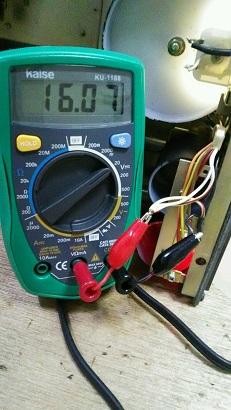

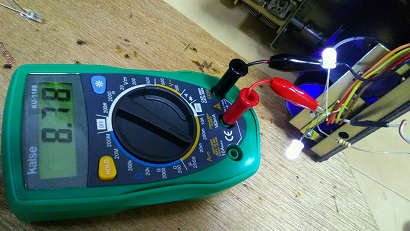

・点灯用ハーネスにはDC16Vが掛かっている。点灯しないのは球切れが原因と確定。

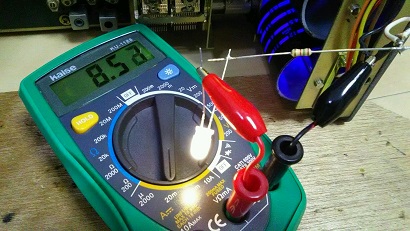

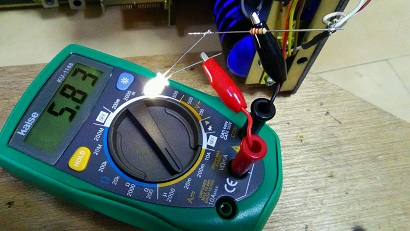

・電流制御用抵抗値を決める。2.2kΩ装着時。もう少し明るくても良いようだ。
・1.5kΩ装着時。明るさ的にはドラムスケール部と同等に感じる。
・麦球も2灯装着されていたので、LEDをパラで装着。電流値も許容範囲にある。
・拡散用キャップを被せて点灯させた様子。追加した抵抗には熱収縮チューブを被せて絶縁処理。

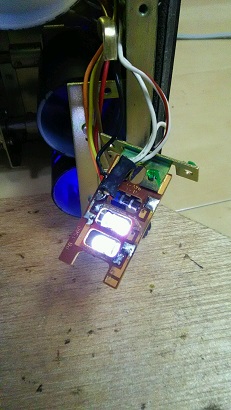

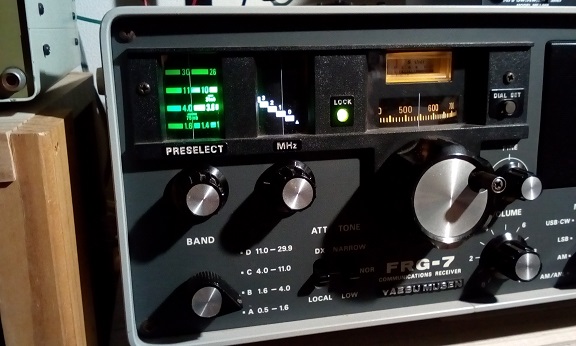

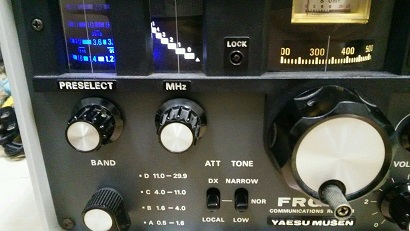

・白色LEDにて点灯したMHz表示窓。麦球による透過照明とは一線を画す印象に変化した。
麦球をLEDに交換するだけの簡単作業・・・とタカをくくっていたのだが、いざ作業をしてみるとこれが難しい。苦労したのはバンド切換のカラーLED化。
名古屋・大須某店で購入したカラーLEDを使用したが、赤LEDは暗くて使い物にならず、青LEDは過電流で簡単に切れてしまった。最大公約数的な数値が求まるまで、
青LEDは2度も飛ばしてしまった。麦球使用が前提のスイッチ回路は、フィラメントへはすべてパラ接続で電圧が掛かっておりアース側を切り換えることで点灯させている。
最初はアース側に抵抗を入れて電流制御を狙ったが、＋側に入れないとダメ。作業記録が無くなってしまったが、おそらく2.2kΩを介したはず。
バルブ点灯用ハーネスには、＋16Vが掛かっている。
Aバンド：0.5 - 1.6MHz （青色LED）
Bバンド：1.6 - 4MHz （緑色LED）
Cバンド；4 - 11MHz （橙色LED）
Dバンド：11 - 29.9MHz （赤色LED）
FRG-7ユーザーの間でも、しばしば疑問視されるのがLOCKインジケータ。MHzダイヤルのチューニングが外れるとLEDが点灯し、同調点が合うと消灯する。
逆なのではないか？との意見。しかし私は次のように推測し、この動作を納得している。乾電池駆動も可能な本機は、ダイヤル照明用ライトのON-OFFスイッチがある。動作時に麦球を5つも点灯させていては、電池を無駄に消耗するという設計者の考えだと思う。この視点からLOCKインジケータの動作を見れば、
受信時（LOCK ON）に常時LEDが点灯しては電池寿命を延ばせないため、とは云えないだろうか？ MHzダイヤルは、FRG-7にとっては受信帯域切換（バンド切換）の意味を持つ。故に同調点が外れたら点灯して「ズレ」を警告するワーニングランプと考えれば、合点がいく。
一方でLOCK ON時に点灯する、感覚的にはそれが自然なのも頷ける。そこで2色LEDを用い表示色を変えることでこれを実現出来ないか？と思ってゐたところ、
英国のFRG-7ユーザーがその改造記事をWEBで公開していたのを発見。さっそく真似させていただいた。向こうのTRは入手が面倒なのでスイッチング用途の
2SC1959（東芝）で代用。試験回路で動作確認をしたところCRの定数を変更せずとも問題なしと判断、FRG-7に組み込んだ。LOCK ON時には緑、OUT OF LOCK時には赤が点灯する。

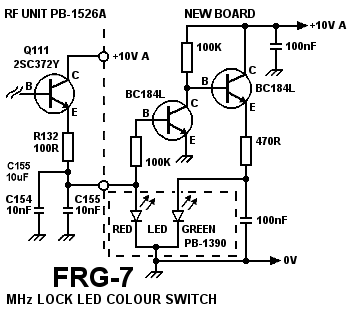

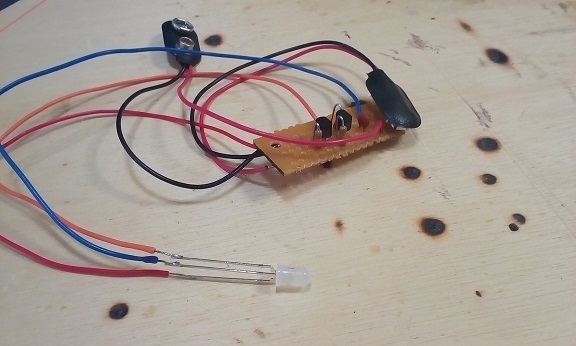

これが2色LED表示用の追加回路図。トランジスタ2石で実現している。

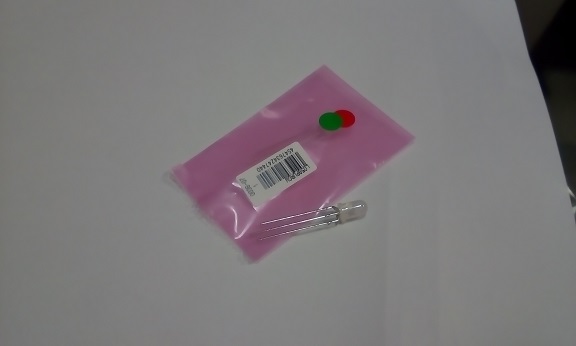

マルツオンラインで購入した2色LED。5o径・砲弾型（赤・緑）

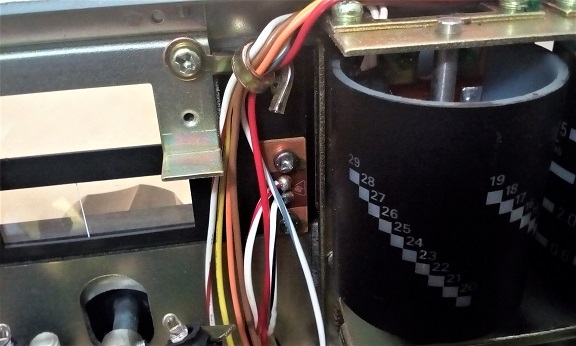

LOCKインジケータLEDは、この位置にある。

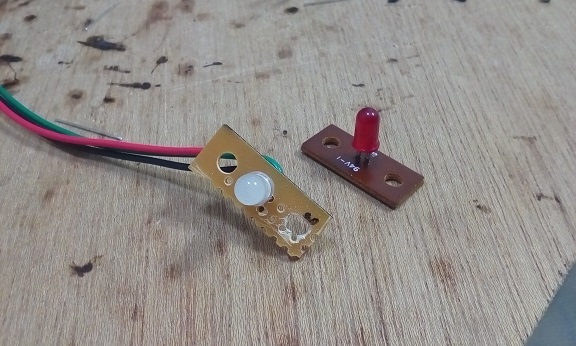

右が取り外したLED固定用基板。左はユニバーサル基板の切れ端を利用して製作した新規基板。

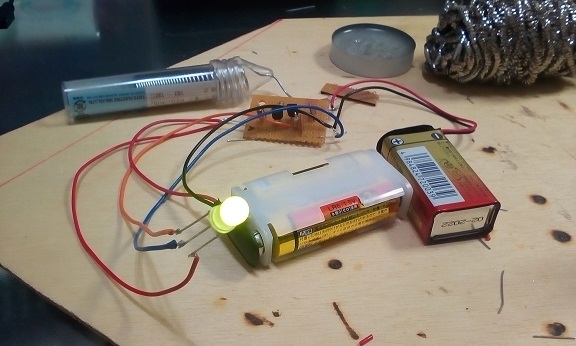

製作した試験回路。バラック状態で動作チェックを行う。

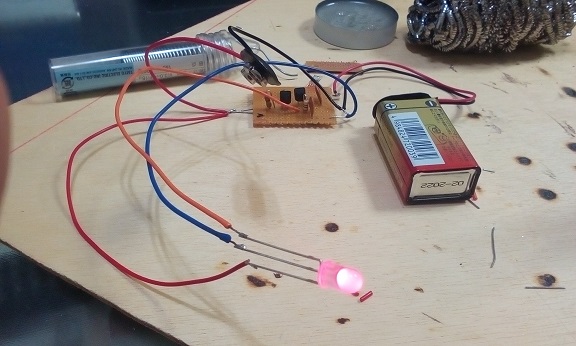

LOCKインジケータの点灯を想定して、DC3V（単3x2）を掛け OUT OF LOCK 状態を再現。緑が点灯。
LOCKインジケータの消灯を想定して LOCK ON 状態を再現。赤が点灯。
表示色を入れ替え、LOCK ON = GREEN、OUT OF LOCK = RED へ変更。

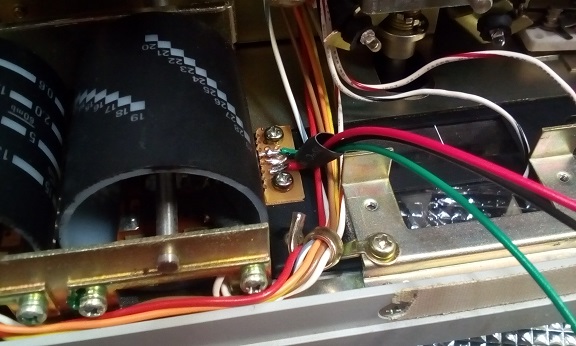

2色LEDを元の位置に戻す。ネジ止め作業にはマグネットドライバが必要。

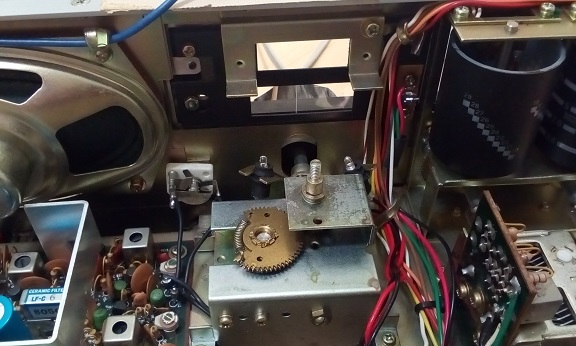

取り外したスケールドラムを元に戻す際、再調整が必須。

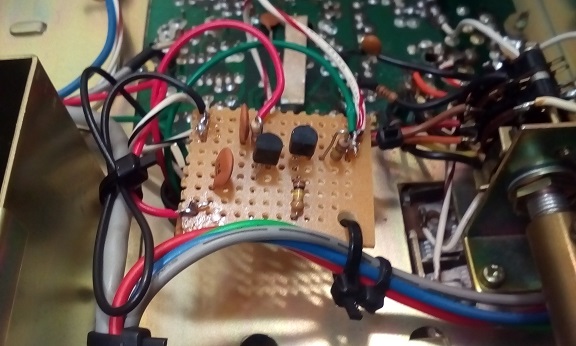

スイッチング回路は軽量のため、既存のハーネスに結わえて固定した。

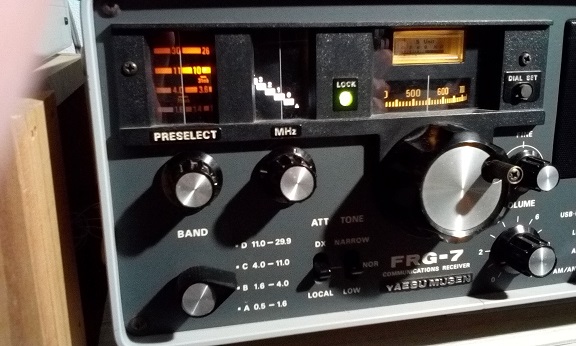

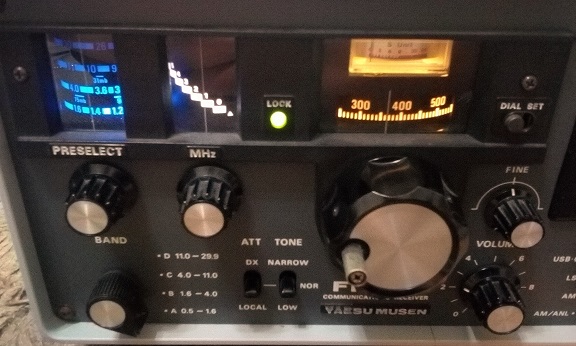

実際の動作状況。MHzダイヤルの同調が取れている時（LOCK ON）には緑色に点灯する。

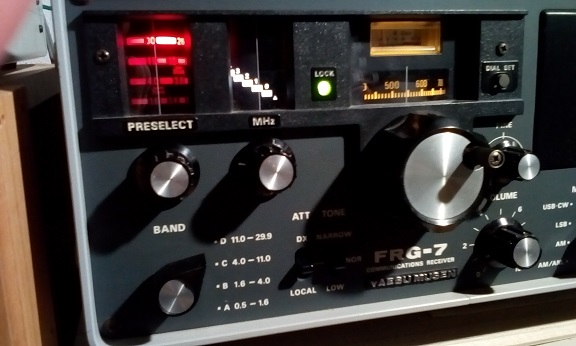

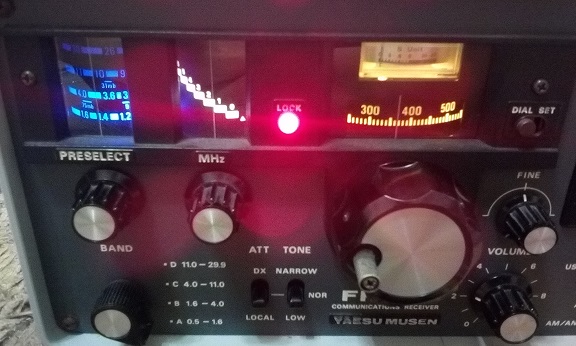

MHzダイヤルの同調が外れている時（OUT OF LOCK）には赤色に点灯する。
